型譜

說明

DYT

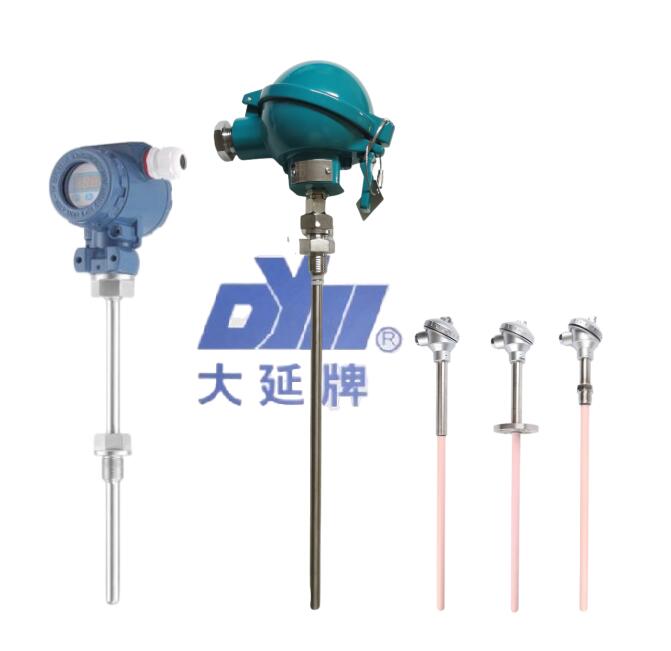

大延牌溫度儀表

3

設計序列（高精度智能化鎧裝設計）

單支傳感器

雙支傳感器

分度號

B分度號熱電偶

S分度號熱電偶

K分度號熱電偶(默認φ5鎧裝）

Pt100分度號熱電阻（默認φ5鎧裝）

定制其它標準分度號熱電偶/熱電阻

變送

無變送輸出

帶4∽20mA變送輸出

帶隔離4∽20mA變送輸出

帶哈特協議4∽20mA變送輸出

帶特規定制各類數字協議變送輸出

顯示

無現場顯示

帶現場數字顯示

保護套規格

φ5鎧裝保護套

φ6鎧裝保護套

φ8鎧裝保護管

φ5鎧裝保護套+φ12外套保護套

φ5鎧裝保護套+φ14外套保護套

φ5鎧裝保護套+φ16外套保護套

φ5鎧裝保護套+特規定制外套保護套

保護套材質

304不銹鋼鎧裝或保護套

316L不銹鋼鎧裝或保護套

2520不銹鋼鎧裝或保護套（僅用于熱電偶）

GH3039不銹鋼鎧裝或保護套（僅用于熱電偶）

定制外襯四氟保護套

定制剛玉質保護套（僅用于高溫?zé)犭娕迹?/span>

特規定制特殊材質保護套

探桿長度

25厘米（默認）

***厘米

接線方式

延長線式

接線板式

防濺型接線盒

防爆型接線盒

延長線

無延長線

長度默認1米（無損信號線或補償導線）

延長線長度**米

安裝方式

無固定裝置

φ50.5衛生卡盤（316L不銹鋼）

固定螺紋（304不銹鋼）

活動法蘭（304不銹鋼）

固定法蘭（304不銹鋼）

帶活動螺紋卡套（304不銹鋼）

帶活動法蘭卡套裝置（304不銹鋼）

安裝部件規格

M16X1.5標準螺紋

M20X1.5標準螺紋

M27X2標準螺紋

DN15標準法蘭

DN20標準法蘭

DN25標準法蘭

DN32標準法蘭

DN40標準法蘭

DN50標準法蘭

DN65標準法蘭

φ50.5衛生卡盤

特規定制非標螺紋法蘭

注1：凡選擇特規定制的，除在型譜中選擇相應代碼外，需要添加另外說明。

注2：選裝變送輸出請在型號***后加注量程，如（0∽200°C)
